Qi (стандарт харчування)

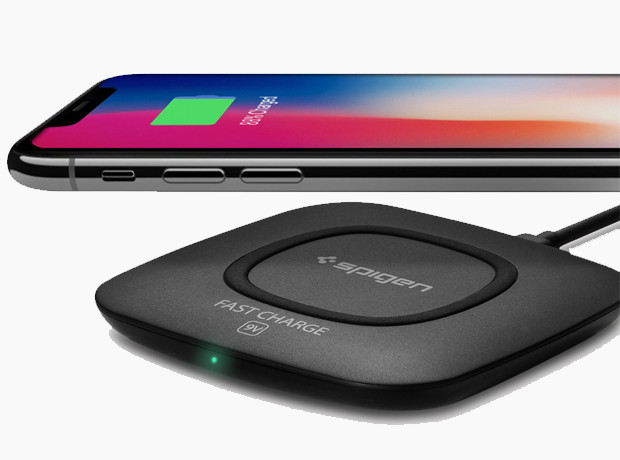

Qi («Ци», в честь терміна східної філософії) — стандарт, розроблений Консорціумом бездротовий електромагнітної енергії (Wireless Power Consortium, WPC) для індукційної передачі енергії на відстань до 4 див. Апаратура Qi включає в себе пластину передавача і сумісний приймач підключається пристрої. При використанні пристрій, що підключається розміщують на пластині передавача. Зарядка відбувається за допомогою індукційної передачі енергії як, наприклад, у трансформаторах. Виробники, що використовують цей стандарт в деяких своїх пристроях: Apple, Asus, HTC, Huawei, LG Electronics, Motorola Mobility, Nokia, Samsung, Sony, Yota Devices. Консорціум бездротовий електромагнітної енергії був заснований в 2008 році, є відкритим і об'єднує різних виробників Азії, Європи і Америки. Його мета — створення єдиного стандарту для технології індукційної зарядки.

Пристрої стандарту Qi використовують електромагнітну індукцію між двома плоскими котушками. Одна з них є базою і підключається до джерела енергії, а друга знаходиться всередині заряджається пристрою і є приймачем. Стандарт Qi передбачає два варіанти: низької потужності — від 0 до 5 і середньої потужності — до 10 ват. Специфікація стандарту Qi доступна і безкоштовна.

Коли стандарт Qi набере популярність, очікується поява публічних зарядних пристроїв в кафе, аеропортах, спортивних аренах і т. д.

Протокол передачі даних Qi

Qi включає у себе можливість для базової станції мобільного пристрою використовувати обмежену систему передачі даних. Це дозволяє заряджати і передавати базової станції інформацію про стан заряду. Таким чином, базова станція може адаптувати свою роботу задоволення потреби мобільного пристрою і припинити свою роботу, коли мобільний пристрій повністю заряджений.

В процессе работы начальное обнаружение происходит в результате отклонения изменения ёмкости или резонанса катушки передатчика. Как только объект был обнаружен, базовая станция проверяет устройство, размещено ли на нём именно Qi-совместимое устройство. Базовая станция передает 8 бит строковых данных. Принимающее мобильное устройство должно реагировать и предоставить сигнал. Базовая станция затем посылает несколько цифровых пингов, чтобы проверить информацию об оптимальном положении мобильного устройства. Только тогда, когда прибор был проверен, и информация передаётся, начнётся зарядка. Під час процесу зарядки Qi-пристрій надсилає пакети даних управління, щоб регулювати рівень потужності і, нарешті, припинити зарядку.

Протокол передачі даних зарядного пристрою Qi визначається для того, щоб пристрої могли взаємодіяти правильно.
